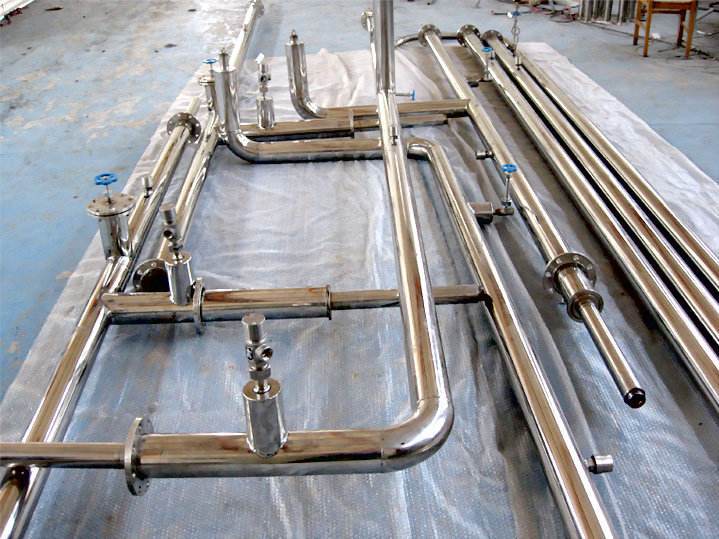

液氮管道監控需遵循《壓力管道規范》（GB/T 20801-2020）及《工業自動化儀表工程施工及質量驗收標準》（GB 50093-2013）,，采用 “傳感器層 - 采集層 - 控制層 - 管理層” 四級架構。典型系統配置包括：壓力傳感器（精度 ±0.25% FS）,、溫度傳感器（精度 ±0.5℃）、PLC/DCS 控制器,、上位機監控軟件及遠程移動端 APP,，實現 - 196℃~50℃溫度域、0~4MPa 壓力域的全量程實時監測,。
- 電容式低溫傳感器：采用 316L 不銹鋼隔膜（耐溫 - 200℃~80℃），如 Rosemount 3051S 系列,，在 - 196℃時零點漂移≤0.05% FS/℃,，適用于管道主路壓力監測；
- 振弦式傳感器：量程 0~6MPa,，固有頻率輸出抗干擾性強,，適合振動環境（如泵出口段），如 GEOKON 4500 系列,，長期穩定性≤0.01% FS / 年,；
- 安裝要求：取壓口需垂直管道軸線，距彎頭≥5 倍管徑,，避免流體沖擊導致測量偏差,，引壓管采用 Φ6×1mm 不銹鋼管，外包 100mm 厚聚氨酯絕熱層,。
- 源頭監控：液氮儲罐出口安裝雙冗余壓力傳感器（主備切換誤差≤0.02MPa）,；
- 過程監控：每 50 米直管段、閥門前后,、管徑突變處設置壓力測點,，重點監測減壓閥后壓力波動（允許波動范圍≤±0.05MPa）；
- 終端監控：用氣設備前端設置壓力開關（設定值為工作壓力 1.1 倍）,，如實驗室液氮分配器入口需實時監測壓力驟升（變化率＞0.3MPa/min 時觸發報警）,。
| 傳感器類型 | 測溫范圍 | 精度 | 響應時間 | 適用場景 |
|---|
| 鉑電阻（PT100） | -200℃~850℃ | ±0.1℃ | ≤5s | 管道主體溫度監測 |
| 熱電偶（T 型） | -200℃~350℃ | ±1.0℃ | ≤2s | 快速溫變區域（閥門處） |
| 紅外溫度傳感器 | -40℃~500℃ | ±2.0℃ | ≤1s | 絕熱層破損檢測（非接觸） |
- 相變風險點：管道絕熱層接縫處每 2 米設置 PT100 傳感器（如 Omega TTQ-S-6-6）,，監測溫度異常升高（超過 - 180℃時預警）,；
- 熱應力敏感區：膨脹節前后 1 米處布置 T 型熱電偶,，監測溫降速率（允許最大溫降速率≤5℃/min），防止冷縮應力超標,；
- 環境交互區：露天管道每隔 10 米設置溫濕度復合傳感器,，當環境濕度＞80% 時聯動啟動絕熱層防潮加熱帶（維持表面溫度≥5℃）。
- 采用西門子 S7-1500 PLC 作為本地控制器,，配置低溫型模擬量模塊（AI 8×U/I/RTD/TC，-40℃~70℃工作）,，采樣頻率≥10Hz,；
- 壓力溫度信號經隔離變送器（如 Phoenix Contact UIP-10）轉換為 4~20mA 標準信號，傳輸線纜選用雙層屏蔽鎧裝電纜（防護等級 IP68）,，抗低溫（-60℃柔性）,；
- 現場配置防爆型本地監控箱（Ex d IIC T6 Gb），內置 HMI 觸摸屏實時顯示壓力 - 溫度曲線,，支持歷史數據存儲（至少保存 1 年數據）,。
- 耦合效應分析：建立壓力 - 溫度關聯算法，當溫度每升高 1℃,，預測壓力上升值（ΔP=0.021MPa/℃,，基于液氮氣化特性），超過預測值 15% 時觸發高級報警,；
- 趨勢預測功能：利用 LSTM 神經網絡分析歷史數據,，提前 4 小時預測壓力溫度異常（如絕熱層老化導致的溫升趨勢），預測準確率≥92%,；
- 多級報警策略：
- 一級預警（黃色）：壓力超過設計值 90% 或溫度＞-185℃,，蜂鳴器報警 + 短信通知值班員；
- 二級報警（紅色）：壓力超過設計值 110% 或溫度＞-180℃,，自動啟動緊急泄壓閥 + 切斷上游電磁閥,。
- 所有電氣設備需符合 GB 3836 防爆標準,，傳感器接線盒采用隔爆型（Ex d）,，接地電阻≤4Ω；
- 管道法蘭間設置導電跨接（截面積≥6mm2 銅線）,，防止靜電積聚（靜電電壓＞100V 時自動啟動接地報警）,。
- 壓力傳感器每年送第三方校準（使用二等標準活塞式壓力計，校準不確定度≤0.05% FS）,；
- 溫度傳感器每半年進行冰點校準（冰水混合物中誤差≤0.5℃）,，同時檢查絕熱層完整性（紅外熱像儀掃描，溫差＞5℃區域需重新發泡）,；
- 建立監控系統 MTBF（平均無故障時間）跟蹤表,，要求壓力溫度監測模塊 MTBF≥80000 小時,，低于 50000 小時需提前更換,。
河北生物醫藥園區液氮管道監控系統改造后，通過以下措施將泄漏預警時間從平均 15 分鐘縮短至 3 分鐘：
- 在支管閥門后增加微型壓力傳感器（精度 ±0.1% FS）,，監測微泄漏導致的壓力波動（分辨率 0.001MPa）,；
- 采用光纖光柵溫度傳感技術（波長精度 ±1pm），實現 200 米管道的分布式溫度監測,，定位絕熱層破損點誤差≤1 米,；
- 集成 AI 視覺系統，通過防爆攝像頭識別管道結霜異常（霜層厚度＞2mm 時自動標記）,，結合溫壓數據生成維護工單,。
